Tutorial Instalasi dan Konfigurasi CATCI di Ubuntu 12.04 LTS

Cacti adalah salah satu software yang digunakan untuk keperluan monitoring yang banyak digunakan saat ini. Cacti menyimpan semua data/informasi yang diperlukan untuk membuat grafik dan mengumpulkannya dengan database MySQL. Untuk menjalankan Cacti, diperlukan software pendukung seperti MySQL, PHP, RRDTool, net-snmp, dan sebuah webserver yang support PHP seperti Apache atau IIS.



                   Komponen Utama CACTI

                Data Sources

  Untuk  menghandel  pengumpulan  data, dapat membuat eksternal script atau command yang akan diperlukan untuk di pilih, cacti kemudian mengumpulkan melalui cronjob dan menyimpan nya kedalam database atau round robin archives.

Data Sources dapat juga di buat,  yang berkoresponden dengan data sebenarnya dalam grafik. Sebagai contoh jika anda ingin membuat grafik ping time ke suatu host, anda harus membuat data sources memanfaatkan skrip yang mengping suatu host yang menghasil kan nilai dalam milliseconds. Setelah mendefinisikan option untuk RRDtool sebagaimana menyimpan data anda dapat mendefinisikan informasi tambahan yang dibutuhkan oleh data input. Seperti host yang akan di ping dalam hal ini. Setelah data source di buat, lalu akan di maintain setiap 5 menit secara otomatis.

·         Graphs

Setiap satu atau lebih data source di definisikan,  sebuah grafik RRdtool dapat dibuat menggunakan data tersebut. Cacti memungkinkan  anda membuat hampir setiap grafik RRdtool yang dapat di gambarkan. Menggunakan setiap standar  RRdtool grafik tipe dan fungsi gabungan.  Suatu area pemilihan warna , dan fungsi pengisian text otomatis juga membantu dalam pembuatan grafik agar proses pembuatan grafik lebih mudah.

Tidak hanya bisa membuat grafik RRDTool based  di cacti,  tetapi banyak cara untuk menampilkan grafik. Selain dengan standar “ List view “  dan “ preview mode “  yang menyerupai RRDTool frontend untuk semua , ada "tree view", yang memungkinkan  anda untuk menaruh grafik-grafik ke suatu tree yang hirarkis untuk tujuan-tujuan pengelompokan.

·         User Management

Karena banyak fungsi cacti, sebuah user management tool  builtin dibuat  supaya Anda dapat menambahkan para user dan memberi mereka hak-hak untuk bagian bagian  tertentu dari cacti. Ini akan memungkinkan seseorang  untuk membuat beberapa user yang dapat merubah parameter parameter grafik, sedangkan yang lain nya hanya bisa melihat grafik. Masing masing user juga dapat memaintain setingan mereka sendiri ketika login untuk melihat grafik.

·         Templating

Terakhir, Cacti dapat diskalakan menjadi jumlah besar source data melalui penggunaan template. Hal ini memungkinkan  pembuatan sebuah grafik atau data source template yang menggambarkan beberapa grafik atau data source yang berhubungan dengan nya. Template template host  memungkinkan anda untuk menggambarkan kemampuan dari suatu host maka cacti dapat menggunakan nya untuk informasi atas penambahan suatu host yang baru.

Dari yang telah dipaparkan di atas cacti memang cukup powefull untuk sebuah traffic monitoring dan memungkinkan setiap client anda memiliki user dan bisa melihat grafik nya sendiri serta memungkinkan anda membuat sebuah monitoring traffic yang terintegrasi baik secara skrip atau snmp.

              Paket-paket yang di butuhkan sebelum menginstal cacti

1. php-snmp

2. rrdtool

3. net-snmp & net-snmp-utils

4. httpd

5. php

6. php-mysql

7. mysql

8. mysql-server

  Berikut ini adalah langkah-langkah untuk instalasi dan konfigurasi CACTI pada Ubuntu 12.04 LTS.

Masuk ke Terminal

    Dengan perintah : sudo su

Masukkan Password

Lakukan Instalasi CACTI

    Dengan perintah : # apt-get install cacti

Setelah selesai di install, maka akan muncul tampilan untuk memasukan password MySQL :

Pilih OK, lalu ulang kata sandinya lagi :

Pilih OK dan  akan muncul pemilihan webserver, pilih Apache  kemudian OK.

Selanjutnya, akan muncul tampilan Configure CACTI. Pilih <Yes>

Sekarang kita sudah masuk pada konfigurasi CACTI, dan pembaca akan diminta lagi untuk memasukan password CACTI. Agar lebih mudah di ingat masukan lagi password MySQL tadi :

Dan ulangi password nya :

Saya memasukan password “admin” agar waktu login lebih mudah. Membuat password, password terserah pembaca. Jika sudah, maka klik OK dan pembaca secara otomatis masuk ke terminal lagi. Itu artinya proses konfigurasi sudah selesai pada terminal. Sekarang, pembaca buka web server, pada PC saya yaitu Mozila firefox, dan buat alamat “localhost/cacti/install”, maka akan muncul seperti ini :

Pembaca sudah masuk ke tahap instalasi CACTI pada localhost. Pilih “next”

Dan pastikan tidak ada peringatan error. Jika tidak, pembaca dapat meng-klik “Finish”.  Maka akan keluar tampilan untuk login. Seperti di bawah ini :

User Name    : admin

Password      : admin

Setelah itu pembaca dapat mengubah password untuk login kembali, password nya terserah dari pembaca. Saya memasukan  password “admin” kembali, agar mudah untuk diingat.

            Perlu diingat bahwa, ada beberaa PC yang sudah ter-install CACTI. Maka pembaca langsung saja masuk ke alamat “localhost/cacti” dan langsung login. Tetapi jika pembaca ingin menghapus kembali aplikasi CACTI, ketikan perintah ini “apt-get remove cacti –purge”. Maka aplikasi CACTI akan terhapus.

            Jika sudah ditukar passwordnya, maka akan keluar tampilan seperti ini :

Dan pilih menu “device” seperti yang saya kasih tanda persegi panjang berwarna merah. Lalu klik “add” pada sebelah kanan atas, tujuannya, pembaca akan mengisi form untuk melihat grafik advanced dan metoda perolehan multiple data. Ini tampilan form-nya :

Agar lebih jelas, saya akan memberikan beberapa penjelasan dari gambar di atas :

1. Pada description isikan nama interface yang akan di monitor trafficnya (Contoh:Localhost).

2. Pada Hostname isikan IP dari interface tersebut, pada percobaan ini kita akan memonitor traffic dari Local Host dengan IP address 127.0.0.1.

3. Pada Host Template dipilih Generic SNMP-enable Host, Host Template ini menentukan tipe data apa yang ingin diketahui dari interface jaringan tersebut

4. Pada Downed Device Detection pilih SNMP.

5. Untuk Ping Timeout Value, isikan 400, artinya apabila router atau interface jaringan yang akan kita monitoring trafficnya tidak mengirimkan data dalam 400 s maka akan terjadi Timeout.

6. Ping Retry Count menunjukkan berapa kali proses Ping diulang apabila terjadi kegagalan dalam proses Ping sebelumnya.

7. SNMP Version menunjukkan versi SNMP yang digunakan

8. SNMP Community pilih PUBLIC atau sesuai dengan parameter SNMP yang digunakan.

9. SNMP Port menunujukkan port yang digunakan oleh SNMP yaitu port 161.

10.SNMP Timeout menunjukkan lamanya waktu sebelum terjadi Timeout apabila tidak ada data SNMP yang diterima, pada percobaan ini adalah 500s.

Pada percobaan ini digunakan tipe “Karlet-Wireless Bridge Statistics". Untuk memastikan SNMP nya jalan di device tersebut, klik “verbose query” pada bagian “associated data query” di SNMP-Interface Statistic. Ketika hasil yang ditampilkan tidak mengandung error maka klik Save.

Jika sudah di save, maka langkah selanjutnya, pada menu device klik device yang sudah kita buat yaitu gateway, selanjutnya klik “create graphs for this host” pada pojok kanan paling atas.

Pada bagian data query [SNMP-Interface statistic] centang bagian interface dari device gateway yang mau ditampilkan grafik trafiknya. Pada bagian select graph type, pilih “In/Out Bits with total bandwidth” atau pilih sesuai yang pembaca inginkan. Dan klik create.

      Selanjutnya untuk menampilkan di graph tree, pada bagian graph management pilih host:gateway yaitu device yang sudah dibuat sebelumya. Centang semua graph yang muncul dan di bagian action pilih “Place on a Tree” klik go.Tampilan Seperti dibawah ini :

Jika sudah klik “go” maka akan keluar tampilan :

Pada tampilan di graph filter akan muncul device gateway, awalnya memang grafiknya tidak muncul karena perlu waktu untuk query data ke device localhost. Setelah beberapa menit akan muncul trafik data untuk tiap interface yang sudah kita centang sebelumya.

Data diatas merupakan beberapa tampilan grafik yang  diperoleh setelah beberapa jam pengamatan dengan menggunakan cacti. Adapun jaringan yang diamati trafik nya adalah localhost pada PC lab IP 127.0.0.1. Pengamatan trafik ini hanya berlangsung kurang lebih 2 jam sehingga grafik yang diperoleh tidak terlalu jelas. Grafik akan terlihat jelas jika monitoring dilakukan selam satu hari. Beban trafik dari jaringan yang dimonitoring dapat dilihat kondisinya selama satu hari. Dari grafik diatas dapat dilihat data IN/OUT Bytes total bandwidth dari tiap interface yang dimonitoring.

        Pada tampilan cacti terdapat grafik yang berwarna merah,orange dan merah.  Selain itu pada grafik juga ada istilah “current” yaitu trafik yang sedang berjalan, “average” yaitu rata-rata trafik selama pengamatan dan “maximum” yaitu trafik tertinggi selama pengamatan. Untuk trafik yang berwarna biru menunjukan trafik user, trafik warna merah proses trafik yang sedang berlangsung.

• CACTI merupakan salah satu software yang digunakan untuk monitoring jaringan dengan pengolahan database berbasis MySQL.
• CACTI menggunakan RRDTool untuk pengolahan grafik.
• CACTI menampilkan grafik berdasarkan trafik yang masuk (inbound) dan trafik yang keluar (outbound).

Sekian dari hasil postingan saya, mudah – mudahan bermanfaat.

Read more ...

Tutorial Konfigurasi VoIP Server di Ubuntu 12.04

       VOIP adalah suatu teknologi yang memungkinkan percakapan suara melalui media internet atau berbasis IP (Internet Protocol), konsep kerja VOIP adalah dengan merubah paket suara menjadi kode digital dan disalurkan ke dalam paket-paket data secara real time.

Prinsip kerja VoIP adalah mengubah suara analog yang didapatkan dari speaker pada Komputer menjadi paket data digital, kemudian dari PC diteruskan melalui Hub/ Router/ ADSL Modem dikirimkan melalui jaringan internet dan akan diterima oleh tempat tujuan melalui media yang sama. Atau bisa juga melalui melalui media telepon diteruskan ke phone adapter yang disambungkan ke internet dan bisa diterima oleh telepon tujuan.

Asterisk merupakan aplikasi open source PBX (Private Branch Exchange) yang dikembangkan diatas lisensi GPL. Asterisk dilengkapi banyak fitur baik standard telephony maupun advance, diantaranya:

•     Caller ID
•     Call Waiting
•     3-Way Calling
•     Dinamic Call Forwarding
•     Follow Me
•     Voice Mail
•     Conference
•     Interactive Voice Response (IVR)

    Automatic Call Distribution (ACD)Asterisk dapat berjalan pada multiplatform sistem operasi termasuk Linux, Mac, BSD dan Sun Solaris. Untuk percobaan kali ini digunakan PC biasa dengan microsof windows XP dan servernya merupakan linux 11.10 sebagai sistem operasinya.

   Untuk mengkonfigurasi VOIP server pada ubuntu, kita harus menggunakan “Asterisk”

Untuk instalasi pada server menggunakan perintah:

# apt-get install asterisk

Setelah instalasi selesai, pastikan 3 paket berikut sudah terinstall dengan baik:

    asterisk

    asterisk-config

    asterisk-sounds-main

Selanjutnya adalah konfigurasi.

# cd /etc/asterisk/

Untuk pembuatan data account dengan menggunakan perintah  :

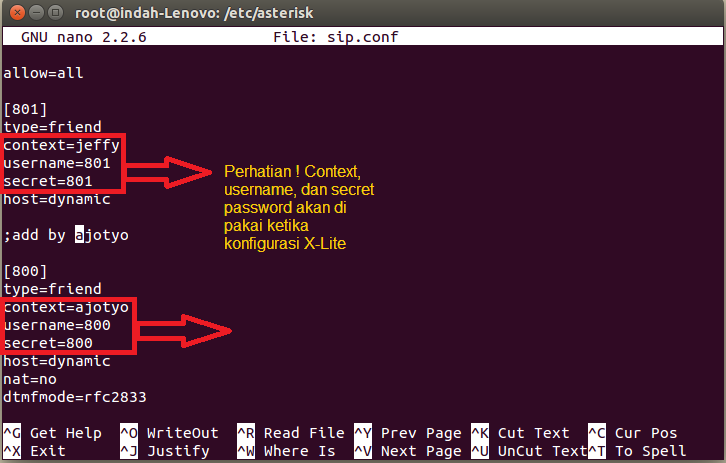

# pico sip.conf

Kemudian tambahkan pada data bagian paling bawah :

Keterangan :

[800]                :  context yang menjadi nomer extension untuk melakukan panggilan dan dipanggil

type=friend      :   tipe standar (bisa melakukan panggilan dan dipanggil)

context=ajotyo :    nama context yang akan dikenali pada dial plan

host=dynamic :     host yang digunakan oleh user, dynamic berarti account dapat digunakan dari host mana saja

username=800 :   username dari user

secret=800      :   password yang digunakan oleh user untuk login

Untuk menambahkan user lain, dapat dengan meng-copy-paste baris diatas kemudian isikan context dan user yg berbeda untuk masing-masing user. Dari [800] sampai dengan [809] Selanjutnya adalah setting dial plain, konfigurasinya terdapat pada file extensions.conf, dengan perintah,

# pico extensions.conf

dan tambahkan baris berikut di bagian bawah file:

dimana

[ajotyo] :     adalah context yang mengatur semua user yang menggunakan context gugun pada data account

exten :        adalah aturan di asterisk untuk menunjukkan nomor extension

800 :          adalah nomor extension yang bisa dihubungi

1-2 :          adalah prioritas action

Dial :          adalah aplikasi untuk men-dial

Hangup :    adalah aplikasi untuk mengakhiri koneksi

SIP :          adalah nama protokol yang digunakan dan untuk mengidentifikasi bahwa user berada di file sip.conf

800 setelah SIP : adalah nama context di sip.conf

20 :            adalah lamanya berdering saat terjadi pemanggilan oleh user yang lain

Dan langkah selanjutnya adalah membuat sepuluh buah data account dan dial plan seperti diatas, extension 800 sampai dengan 809, kemudian restart asterisk:

# /etc/init.d/asterisk restart

Maka kedua user tersebut sudah dapat saling melakukan panggilan dengan menggunakan aplikasi softphone X-Lite yang ada pada PC. Saya menggunakan 3 buah PC, 1 PC saya jadikan sebagai server dan 2 PC lagi saya jadikan sebagai user. Maka pembaca harus meng-install aplikasi X-Lite pada ke dua user ini.

Pembaca dapat download di link yang saya kasih kotak warna merah :

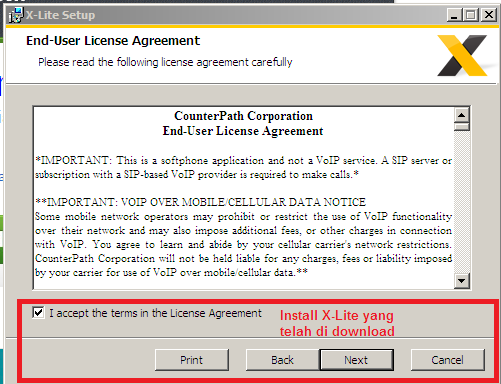

Setelah pembaca download, maka install aplikasi tersebut di ke 2 PC user.

Jika sudah ter-install, maka jalankan aplikasi tersebut, dan lakukan setting pada X-Lite :

Akan muncul tampilan ini :

Jika sudah di- setting, maka save/ok dan sekarang pembaca sudah dapat melakukan pemanggilan antar user1 dan user2. Seperti yang telah saya lakukan, pada contoh tampilan ini :

Catatan : Perhatikan pada konfigurasi X-Lite, pastikan nama user,password,dan context nya sesuai pada setting di PC server, agar aplikasi ini dapat berjalan.

SELAMAT MENCOBA :D

Read more ...

Membuat FTP (File Transfer Protokol) dengan Ubuntu 12.04

 File Transfer Protocol (FTP) adalah suatu protokol yang berfungsi untuk tukar-menukar file dalam suatu network yang menggunakan koneksi TCP dengan port 21. Dua hal yang penting dalam FTP adalah FTP Server dan FTP Client.

            FTP server adalah suatu server yang menjalankan software yang berfungsi untuk memberikan layanan tukar menukar file dimana server tersebut selalu siap memberikan layanan FTP apabila mendapat permintaan (request) dari FTP client.

              FTP client adalah computer yang merequest koneksi ke FTP server untuk tujuan tukar menukar file. Setelah terhubung dengan FTP server, maka client dapat men-download, meng-upload, me-rename, men-delete, dll sesuai dengan permission yang diberikan oleh FTP server.

Tujuan dari FTP server adalah sebagai berikut :

·         Sharing data

·         Menyediakan indirect atau implicit remote computer

·         Menyediakan tempat penyimpanan bagi user

·         Menyediakan transfer data yang reliable dan efisien

Saat proses transfer data melalui internet, 4 representasi data dapat digunakan, yaitu:

·         Mode image/image mode (binary mode): mesin pengirim mengirim setiap data per byte dan penerima menyimpan bytestream saat menerimanya. Mode ini direkomendasikan untuk semua implementasi FTP.

·         Mode EBCDIC: mode ini mirip seperti mode ASCII, hanya proses pengiriman dan penerimaan data menggunakan EBDIC character set.

·         Mode lokal/local mode: memungkinkan dua komputer dengan setup yang identik untuk saling mengirim data, tanpa perlu konversi data ke ASCII.

Proses transfer data pada FTP bisa dilakukan dengan 3 mode, yaitu:

·         Mode stream: data dikirim secara terus menerus, FTP tidak melakukan proses apapun namun semua proses diserahkan pada komunikasi TCP. Dalam mode ini, tidak dibutuhkan indikator tanda akhir file, kecuali data dibagi ke dalam suatu records.

·         Mode block: FTP membagi data menjadi beberapa block (block header, byte count, dan data field) setelah itu data dikirim melalui TCP.

·         Mode compressed: data dikompres menggunakan satu algoritma (biasanya Run-length encoding).

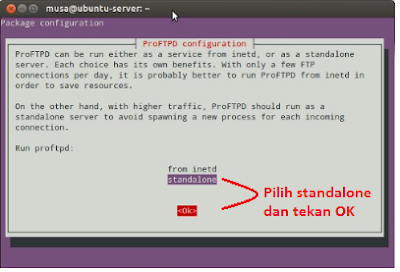

Langkah awal yang dilakukan yaitu menginstall program proftpd dengan mengetikkan " apt-get install proftpd "

#apt-get install proftpd

dari gambar diatas terlihat bahwa komputer yang digunakan telah terinstall proftpd sehingga tidak ada yang di upgrade. jika komputer belum terinstall proftpd, pada saat instalasi akan tampil pilihan " run proftpd " maka pilih "standalone" lalu oke.

Profpt adalah sebuah aplikasi yang di gunakan untuk melakukan transfer data atau yang lebih dikenal dengan FTP(file transfer protokol). Dengan menggunakan proftpd kita dapat membuat sebuah server FTP dimana nantinya kita bisa membuat sebuah server yang bisa memberikan fasilitas upload dan download dari server tersebut. ProFTPd juga mudah untuk di konfigurasikan.

Edit file konfigurasi ftpd menggunakan nano/gedit, pada cara dibawah ini saya menggunakan nano, dan berikut adalah gambar sebelum dan sesudah di edit.

#nano /etc/proftpd/proftpd.conf

Ganti ServerName "Debian" menjadi nama yang diinginkan. Contoh nya " Ubuntu Ftp Server "

simpan konfigurasi. Lalu restart Proftpd dengan " /etc/init.d/proftpd restart "

# /etc/init.d/proftpd restart

Setelah direstart, maka kita melakukan pengujian. Untuk Pengujian ada dua cara yaitu yang pertama dengan browser dan yang kedua dengan terminal ubuntu.

dengan memasukkan ip komputer kita pada alamat pencarian,  yaitu ip address nya 172.16.30.13.

maka akan keluar tampilan di bawah ini :

Untuk dapat mengakses file harus memasukan user authentication username dan password. username komputer "jartel2" dan password nya "234".

Lalu untuk cara yang ke 2, dapat di uji melaui terminal, cukup dengan memasukan perintah ini :

# ftp localhost

Jadi ftp dibuat untuk mempermudah dalam sharing data antar komputer, sebagai indirect atau implicit remote computer, sebagai tempat penyimpanan bagi user dan juga dalam transfer data yang reliable dan efisien. dan dua hal yang harus ada pada FTP adalah FTP server dan FTP client. FTP server menjalankan software yang digunakan untuk tukar-menukar file, yang selalu siap memberikan layanan FTP kepada FTP client.

Jangan lupa, komentar dan sarannya ya,,
